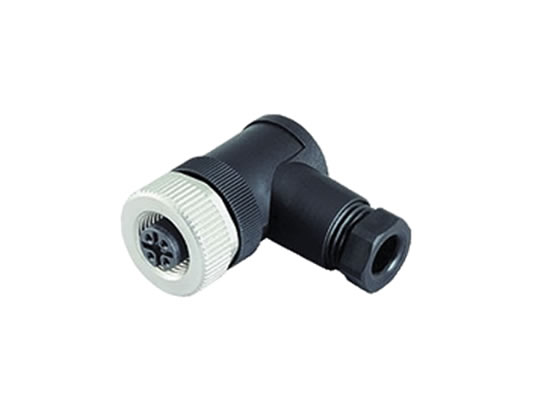

M12 4Pin 连接器、弯头、母头

单端内螺纹线组,弯型,M12,4 针脚,可现场连接

形式:弯头,母头

针/孔位数:3,4,5,8,12位可选

直径:M12

连接:1 x M12插座, 直型,最大的螺丝端子 0.75mm² , AWG 18

防护等级:IP67

编码:A,B,D可选

  • 技术参数
  • 安装尺寸

产品阐述

  • 外螺纹线组,M12,4 针,可现场连接

一般特性

  • 针脚数:4
  • 接口1:插座
  • 接口设计1:弯头
  • 线缆末端1:M12
  • UL 文件号:E363587

电气特性

  • 工作电压:最大 250 V AC/DC
  • 工作电流:最大 4A
  • 体积电阻:< 8 mΩ

与标准和规范体系的一致性

  • 防护等级:EN 60529:2000

周围环境

  • 环境温度:-40 ... 85 °C (-40 ... 185 °F)
  • 污染程度:3
  • 防护等级:IP67
  • 连接:1 x M12插座, 直型
  • 最大的螺丝端子 0.75mm² , AWG 18
  • 接触体:CuZn
  • 接触面:CuSnZn
  • 柄:黑色尼龙
  • 开槽螺母:CuZn,镀镍
  • 外壳直径:4 ... 6 mm
  • 交替循环:50
尺寸图

尺寸图

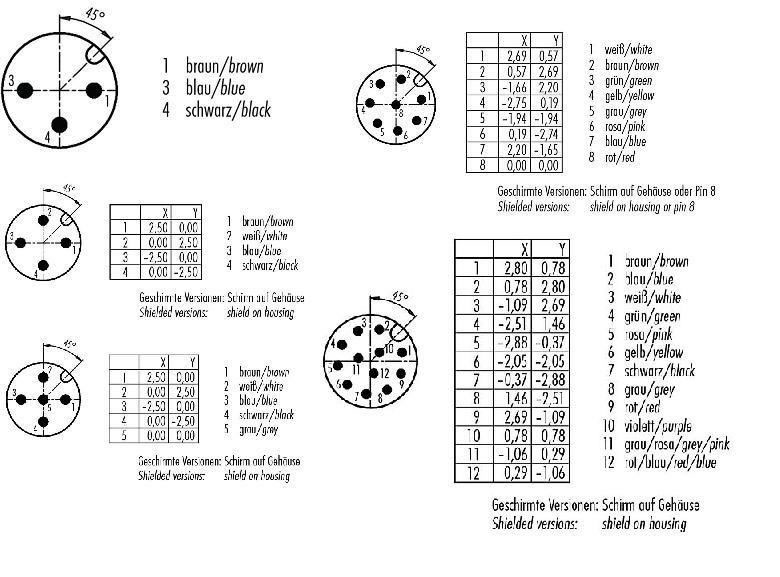

针位图

针位图
