一般数据

• 电源：8 – 32 VDC
• 启动时间：<500 ms
• 工作温度：-20 °C (-4 °F) - +80 °C (+176 °F)
• 重量：1280 g (2.82 lb)
• 外壳防护等级 (编码器)：IP64 / IP65
• EMC:发射干扰：DIN EN 61000-6-4
• EMC:抗干扰：DIN EN 61000-6-2

传感器数据

• 技术：磁电 (≤ 0.09°)
• 精度：±0.006 % FSO
• 重复性：±0.003 % FSO
• 分辨率 单圈：13 位
• 分辨率 多圈：4 位
• 近似线性分辨率：24.4 µm
• 输出码制：模拟量电压信号 0 – 10 V

接口

• 通讯接口：电压型模拟量
• 手动功能：测量位置的起点和终点可以通过电缆或连接器进行设置

电气数据

• 功耗：Desc
• 最小负载电阻：5 kΩ
• 模拟量精度：@ 10 V = ±10 mV （在正常的供电情况下）
• 建立时间：32ms（从最小值到最大值的跳跃）
• 反极性保护：是
• 短路保护：是
• MTTF：257.6 年@ 40 °C

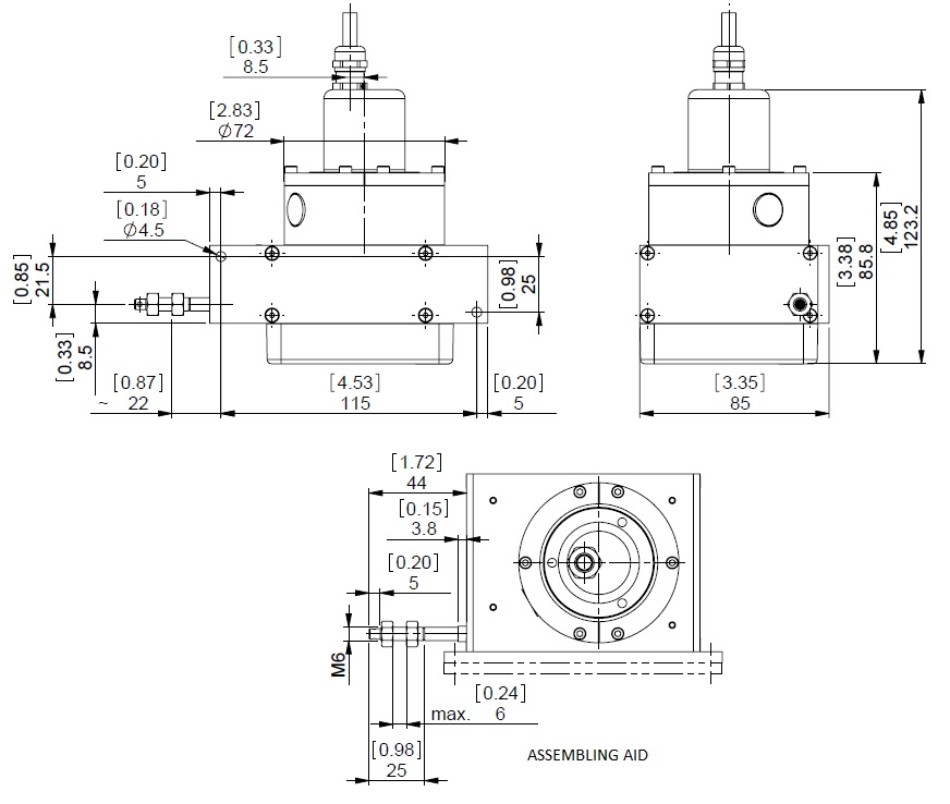

机械数据

• 最大测量长度：6.00 m
• 线毂周长：200 mm
• 线绳材质：不锈钢
• 线绳直径：0.54 mm
• 编码器外壳材料：钢
• 拉线盒外壳的材料：铝 / 塑
• 线位移的最大速度：3 m/s
• 线绳最大加速度：2.4 g
• 最大拉出力：8.0 N
• 最小回缩力：3.0 N
• 动作寿命：不可用
• 线绳连接：M制螺纹

连接

• 连接方向：轴向
• 连接方向：径向 0 / 轴向
• 电缆长度：10 m [394"]
• 导线截面：0.14 mm² / AWG 26
• 材料 / 类型：PVC
• 电缆直径：6 mm (0.24 in)
• 最小弯曲半径：46 mm (1.81") 固定, 61 mm (2.4") 弯曲
