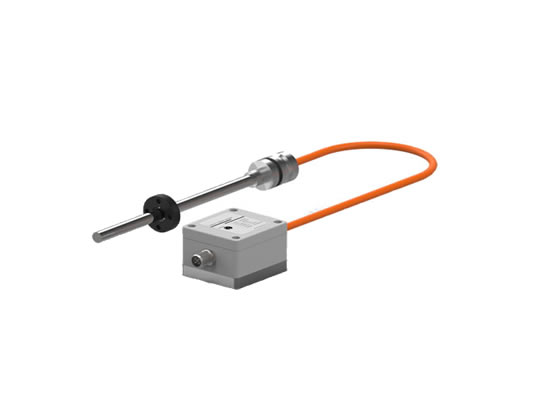

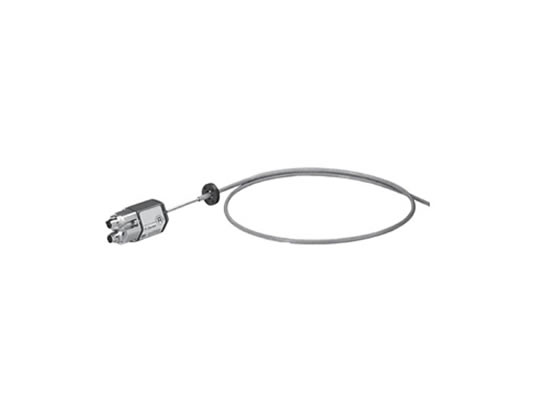

DLH-LD 内置式位移传感器

产品类型:内置式位移传感器

安装方式:油缸内置安装,三种测杆安装形式,紧定螺钉固定

可选接口:模拟量;脉冲信号

工作温度:- 40℃~+85℃

工作电压:24VDC (-15/+20%), 超压保护,反极性保护

防护等级:电子仓: IP67或IP68(定制), 测杆:35MPa连续/70MPa峰值

  • 技术参数
  • 安装尺寸

LD系列产品采用了创新的特殊分体式结构,专为极小安装空间设计。

LD系列产品的测杆和电子仓部分,既可以采用一体式直出电缆连接(系统防护能力强),也可以采用双航空插头连接(现场安装替换方便)。

该系列产品正广泛应用于风力发电、工程机械、高速铁路、轨道交通等特殊要求领域。

  • 可选接口:模拟量;脉冲信号
  • 可选磁环:OD33(螺钉安装); OD25.4(卡环安装); OD17.4(卡环安装)
  • 油缸内置安装,三种测杆安装形式,紧定螺钉固定
  • 电子仓: IP67或IP68(定制), 测杆: 35MPa连续/70MPa峰值
  • 工作温度:- 40℃~+85℃
  • 工作电压:24VDC (-15/+20%), 超压保护, 反极性保护

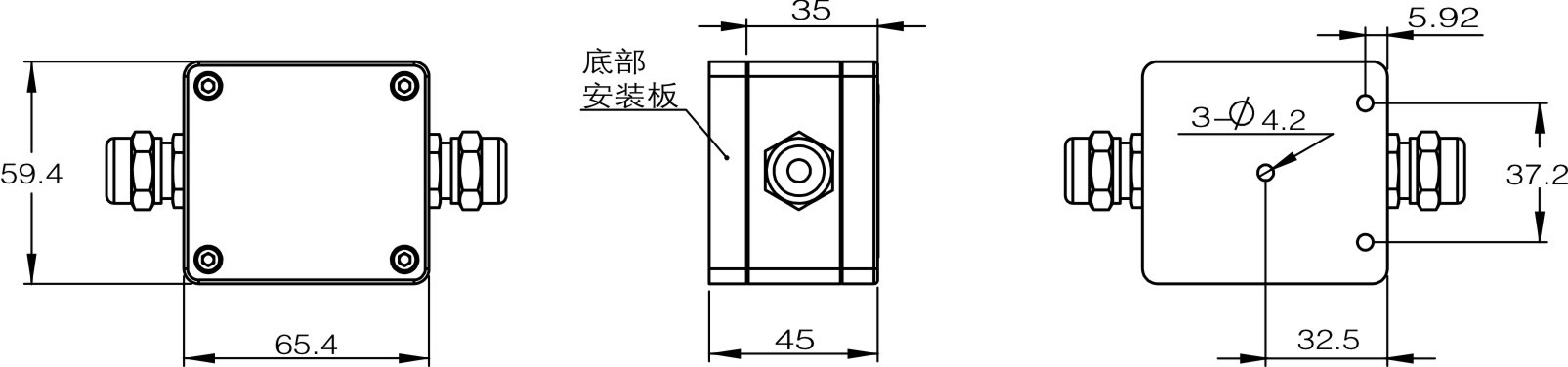

尺寸图

尺寸图

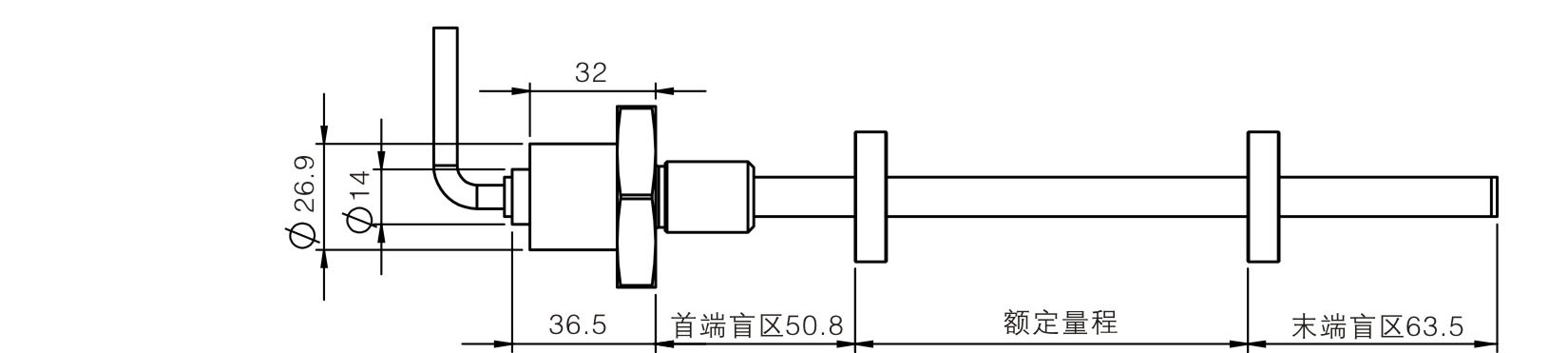

S型 测杆

S型 测杆

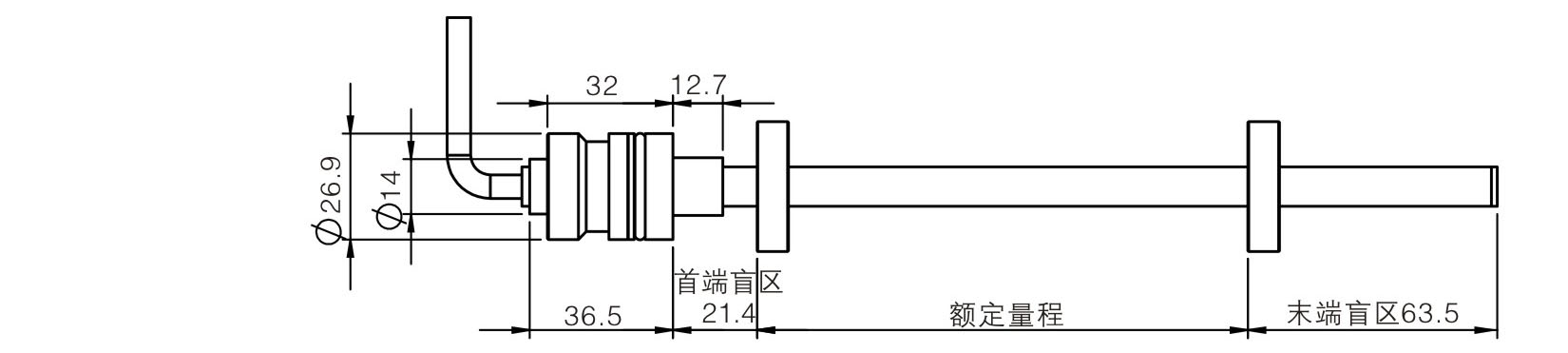

M型 测杆

M型 测杆

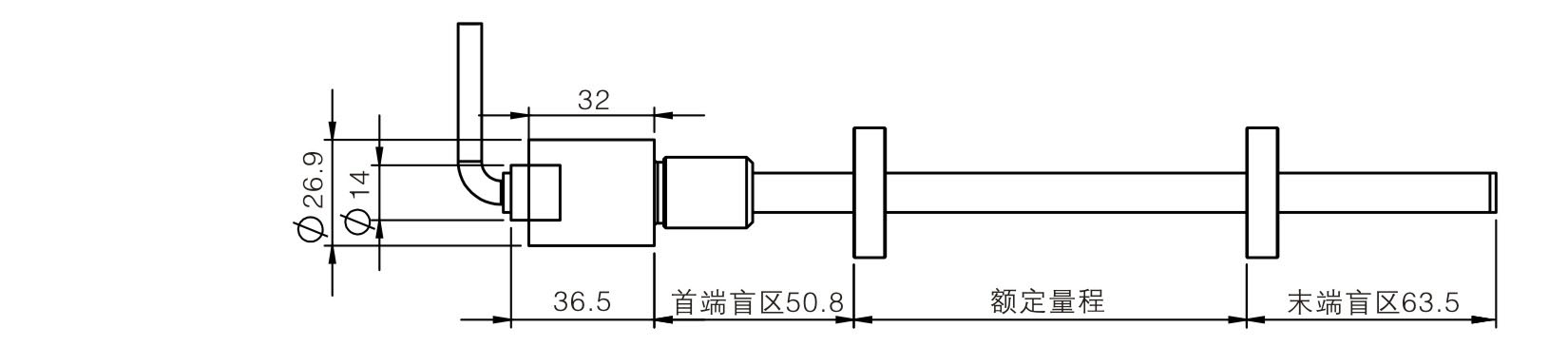

C型 测杆

C型 测杆

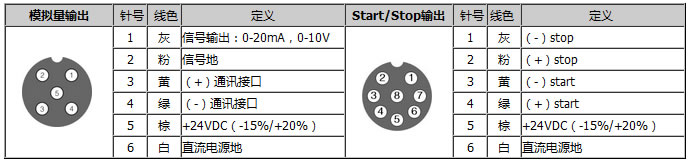

连接图

连接图
