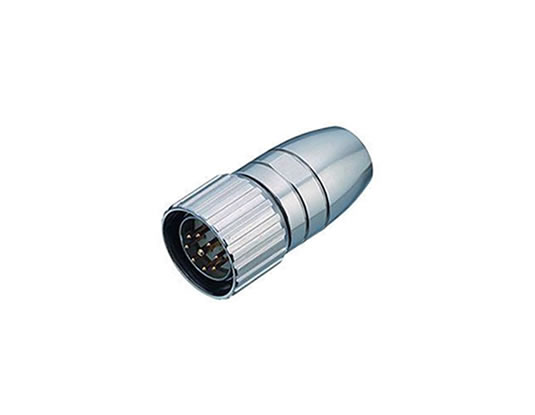

M23 12Pin 连接器、直头、公头

可现场连接的内螺纹连接器

形式:直头,公头

针/孔位数:12位

直径:M23

连接:1 x M23-插座, 直头,0,14 ... 0,5mm²螺纹端子

防护等级:IP67

编码:A

  • 技术参数
  • 安装尺寸

产品阐述

  • 连接器锁紧方式:M23螺母锁紧
  • 接线方式:焊接
  • 导线截面(mm):2.5 mm²(6芯)8*1.5mm²/1*2.5mm²(9芯)1mm²(12-16芯)16*1mm²/3*1.5mm²(19芯)
  • 导线截面(AWG):14(6芯)8*16/1*14(9芯)18(12-16芯)16*18/3*16(19芯)
  • 电缆出口直径:6-10mm
  • 防护等级:IP67
  • 插拔周期:>500次插拔周期
  • 最高工作温度:95°C
  • 最低工作温度:-30 °C
  • 额定电压:250 V(6-9芯)150 V(12-19芯)
  • 额定冲击电压:2500 V(6-9芯)1500 V(12-19芯)
  • 污染等级:2
  • 过电压等级:I
  • 绝缘等级:III
  • 额定电流(40°C):20 A(6芯)8*8 A/1*20 A(9芯)8 A(12-16芯)16*8A/3*10A(19芯)
  • 接触电阻:≤5 mΩ(2-8芯)≤ 3 mΩ(12-24芯)
  • 插针材料:CuSn(青铜)
  • 插针表面材料:Ag(银)(2-8芯)Au(金)(12-24芯)
  • 插针主体材料:PBT (UL 94 V-0)
  • 外壳材料:CuZn (镀镍黄铜)
  • 连接器锁紧方式:M23螺母锁紧
  • 接线方式:焊接
  • 导线截面(mm):2.5 mm²(6芯)8*1.5mm²/1*2.5mm²(9芯)1mm²(12-16芯)16*1mm²/3*1.5mm²(19芯)
  • 导线截面(AWG):14(6芯)8*16/1*14(9芯)18(12-16芯)16*18/3*16(19芯)
  • 电缆出口直径:6-10mm
  • 防护等级:IP67
  • 插拔周期:>500次插拔周期
  • 最高工作温度:95°C
  • 最低工作温度:-30 °C
  • 插针材料:CuSn(青铜)
  • 插针表面材料:Ag(银)(2-8芯)Au(金)(12-24芯)
  • 插针主体材料:PBT (UL 94 V-0)
  • 外壳材料:CuZn (镀镍黄铜)
