M12 5Pin 屏蔽插头、弯头、公头

电缆连接器,M12,5 针,带屏蔽,非预连线

形式:弯头,公头

针/孔位数:3,4,5,8,12位可选

直径:M12

连接:最大的螺丝端子 0.75mm² PG9螺线管

防护等级:IP67

编码:A,B,D

  • 技术参数
  • 安装尺寸

产品阐述

  • 内螺纹连接器,M12,5 针,带屏蔽,可现场连接

一般特性

  • 针脚数:5
  • 接口1:插座
  • 接口设计1:弯头
  • 线缆末端1:M12
  • UL 文件号:E363587

电气特性

  • 工作电压:最大 125 V DC
  • 工作电流:最大 4A
  • 体积电阻:< 3mΩ

与标准和规范体系的一致性

  • 防护等级:EN 60529:2000

周围环境

  • 环境温度:-40 ... 85 °C (-40 ... 185 °F)
  • 污染程度:3
  • 防护等级:IP67
  • 最大的螺丝端子 0.75mm² PG9螺线管
  • 接触体:CuZn
  • 接触面:金
  • 柄:镀锌压铸
  • 插头:镀锌压铸
  • 外壳直径:5 ... 8mm

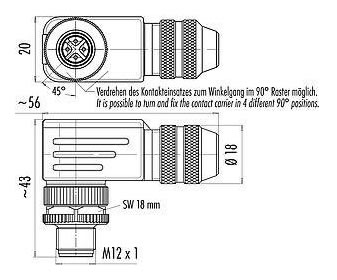

尺寸图

尺寸图

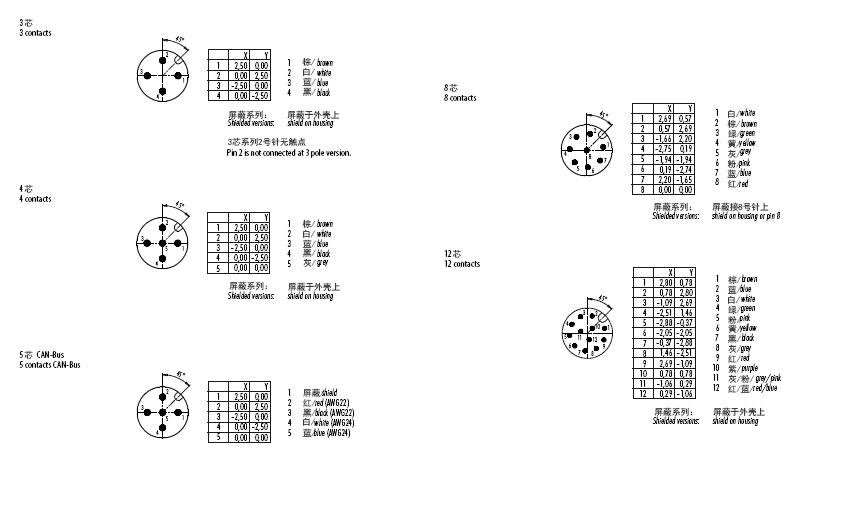

针位图

针位图
