M8 3Pin 连接器、公头

可现场连接的外螺纹连接器

形式:直头,公头

针/孔位数:3,4,5位可选

直径:M8

连接:1 x M8-插座, 直形,0,14 ... 0,5mm²螺纹端子

防护等级:IP67

编码:A,B,D可选

  • 技术参数
  • 安装尺寸

产品阐述

  • 外螺纹连接器,M8,3 针,可现场连接

一般特性

  • 针脚数:3
  • 接口1:插座
  • 接口设计1:直头
  • 线缆末端1:M8
  • UL 文件号:E363587

电气特性

  • 工作电压:最大 250 V AC/DC
  • 工作电流:最大 4A
  • 体积电阻:< 8 mΩ

与标准和规范体系的一致性

  • 防护等级:EN 60529:2000

周围环境

  • 环境温度:-40 ... 85 °C (-40 ... 185 °F)
  • 污染程度:3
  • 防护等级:IP67
  • 连接:1 x M8插座, 直型
  • 1 x M8-插座, 直形,0,14 ... 0,5mm²螺纹端子
  • 接触体:CuZn
  • 接触面:CuSnZn
  • 柄:PBT , 黑色尼龙
  • 开槽螺母:CuZn,镀镍
  • 外壳直径:4 ... 6 mm
  • 交替循环:50
尺寸图

尺寸图

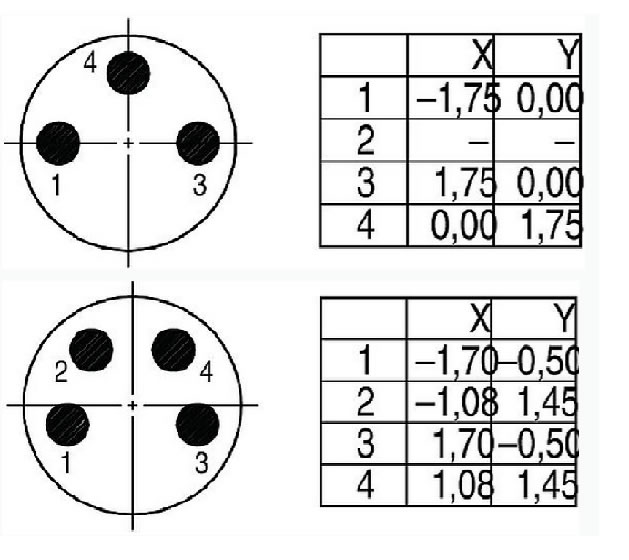

针位图

针位图
